Eingangsmodule

Das Octave Phono Module und die Octave Vorstufe HP 700 (SE) bieten die Möglichkeit, verschiedene Eingangsmodule zu installieren bzw. nachzurüsten.

Beschreibung

Die Palette der Eingangsmodule reicht von elektronischen Hochpegel und MC Eingängen, symmetrisch und unsymmetrisch, bis zu Eingangsmodulen für Hochpegel und Phono MC in Übertragertechnik. Übertragergekoppelte Eingänge (Step Up Transformer) sind für höchstwertige natürliche Wiedergabe die optimale Lösung.

Durch diese modulare Flexibilität kann jede High End-Anlage auf die individuellen Ansprüche und Vorlieben des Hörers eingestellt werden.

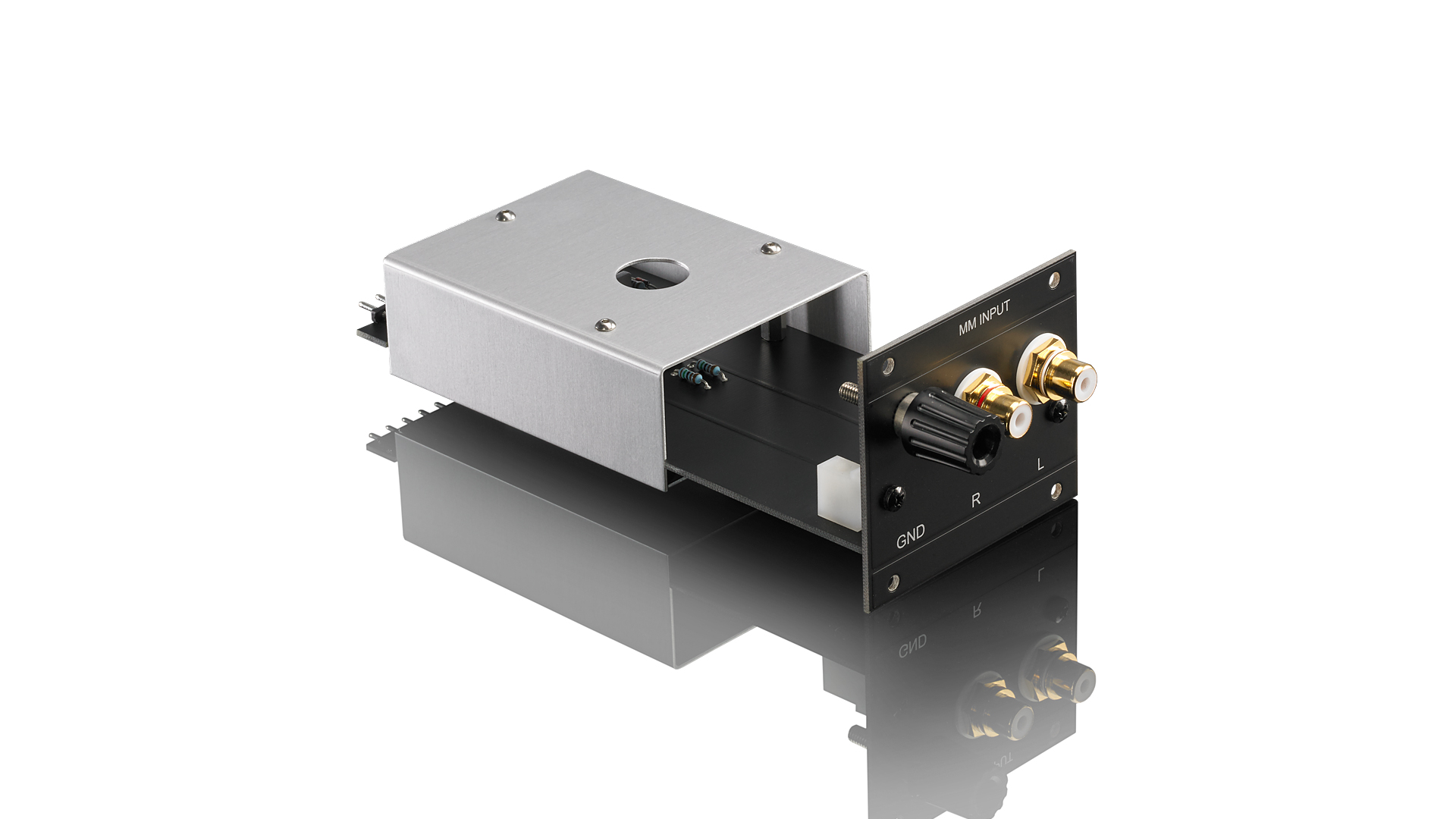

Phono Eingangsmodul IN 1: Cinch MM Eingangsmodul

IN 1 ist ein analoger Phono-Eingang für MM Tonabnehmersysteme.
Es lassen sich zwei Eingangsimpedanzen auf dem Modul einstellen, 47 kOhm für MM Systeme und 1 kOhm für MC High Output Systeme.

Technische Daten

Eingangsempfindlichkeit 3 - 5 mV
Eingangsimpedanz 1 kOhm / 47 kOhm / 220 pF
Verstärkungsfaktor (Gain) 38 dB
Fremdspannungsabstand 77 dB Breitband / 94 dB Bandpass bei 1 kHz

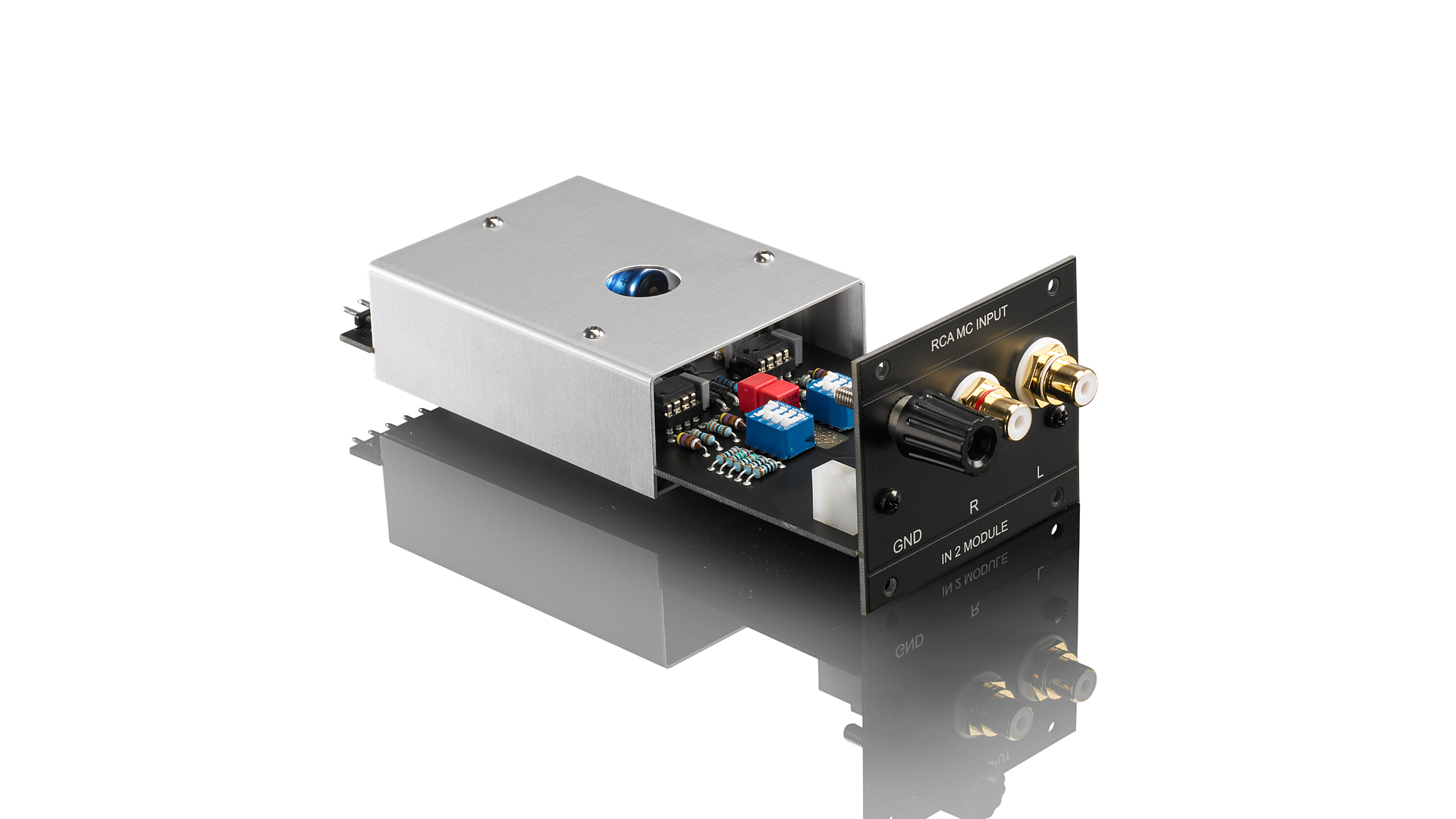

Phono Eingansmodul IN 2: Cinch MC Eingangsmodul

IN 2 ist ein analoger Phono-Eingang für MC Tonabnehmersysteme.
Dieser MC Eingang lässt sich in der Verstärkung in zwei Stufen umschalten.
Die Eingangsimpedanz kann im Bereich 60 – 1000 Ohm variiert werden.

Technische Daten

Eingangsempfindlichkeit 0,1 - 1 mV
Eingangsimpedanz 62 - 1000 Ohm || 4,7 nF
Verstärkungsfaktor (Gain) 65 dB Gain high, 58 dB Gain low
Fremdspannungsabstand 69 dB Gain high; -75 dB Gain low ; Breitband

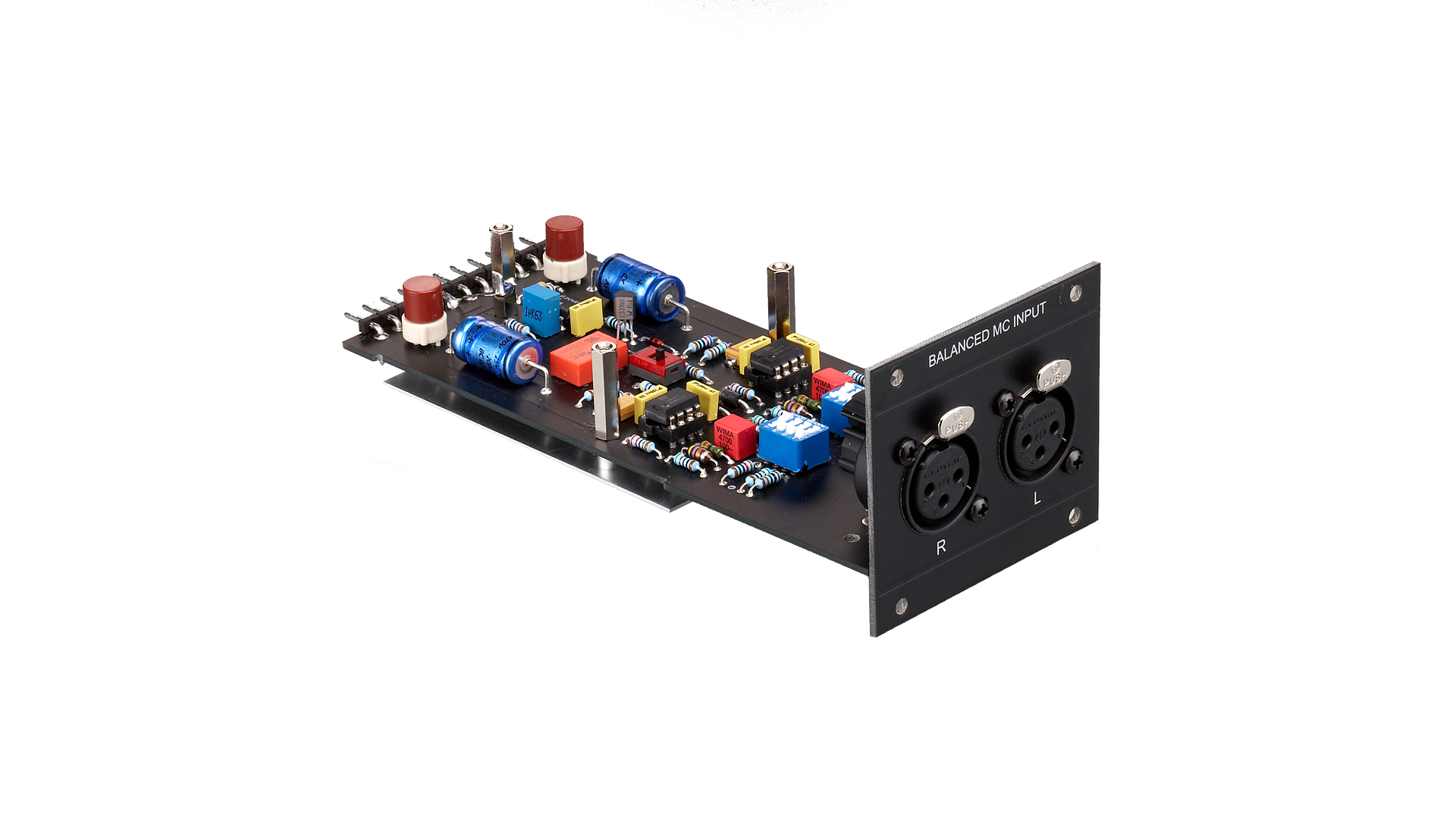

Phono Eingansmodul IN 3: XLR MC Eingangmodul

IN 3 ist ein symmetrischer Phono-Eingang für MC Tonabnehmersysteme.
Dieser MC Eingang lässt sich in der Verstärkung in zwei Stufen umschalten.
Die Eingangsimpedanz kann im Bereich 60 – 1000 Ohm variiert werden.

Technische Daten

Eingangsempfindlichkeit 0,1 - 1 mV
Eingangsimpedanz 62 Ohm - 1 kOhm / 4,7 nF
Verstärkungsfaktor (Gain) 65 dB Gain high, 58 dB Gain low
Fremdspannungsabstand 72 dB Gain high, -78 dB Gain low

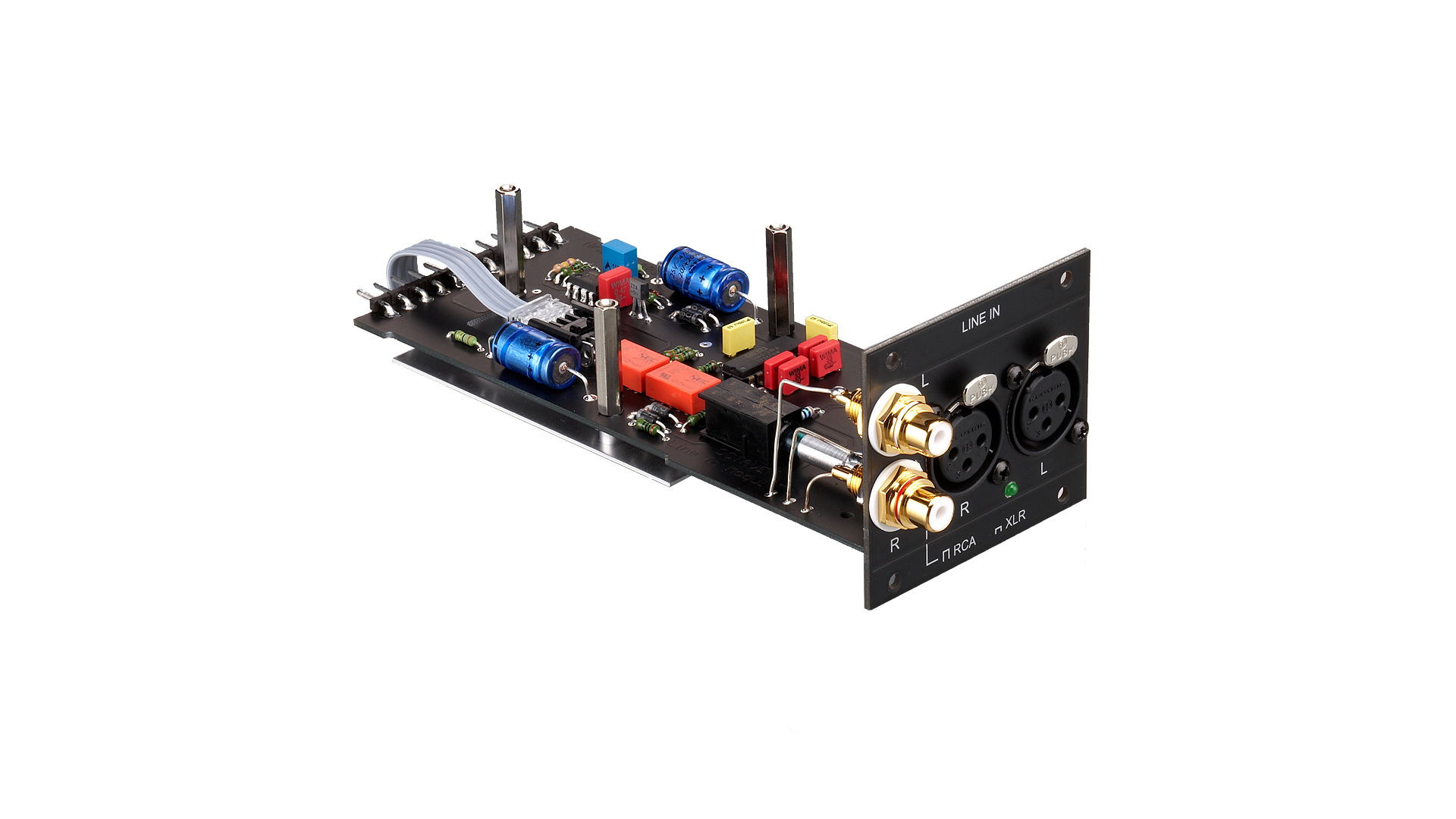

Hochpegel Eingangsmodul IN 4: XLR / Cinch Eingangsmodul schaltbar

IN 4 ist ein LINE IN Modul, das entweder als zusätzlicher XLR- oder als zusätzlicher Cinch-Eingang genutzt werden kann.
Die Umstellung von XLR auf Cinch erfolgt über einen Druckschalter an der Rückfront.

Technische Daten

Eingangsempfindlichkeit 100 mV - 7 V
Eingangsimpedanz Cinch/XLR 50 kOhm / 25 kOhm
Verstärkungsfaktor Cinch/XLR 0 dB / +6 dB
Fremdspannungsabstand Cinch/XLR -120 dB fixed Ausgang
Klirrfaktor k(ges) Cinch/ XLR -125 dB

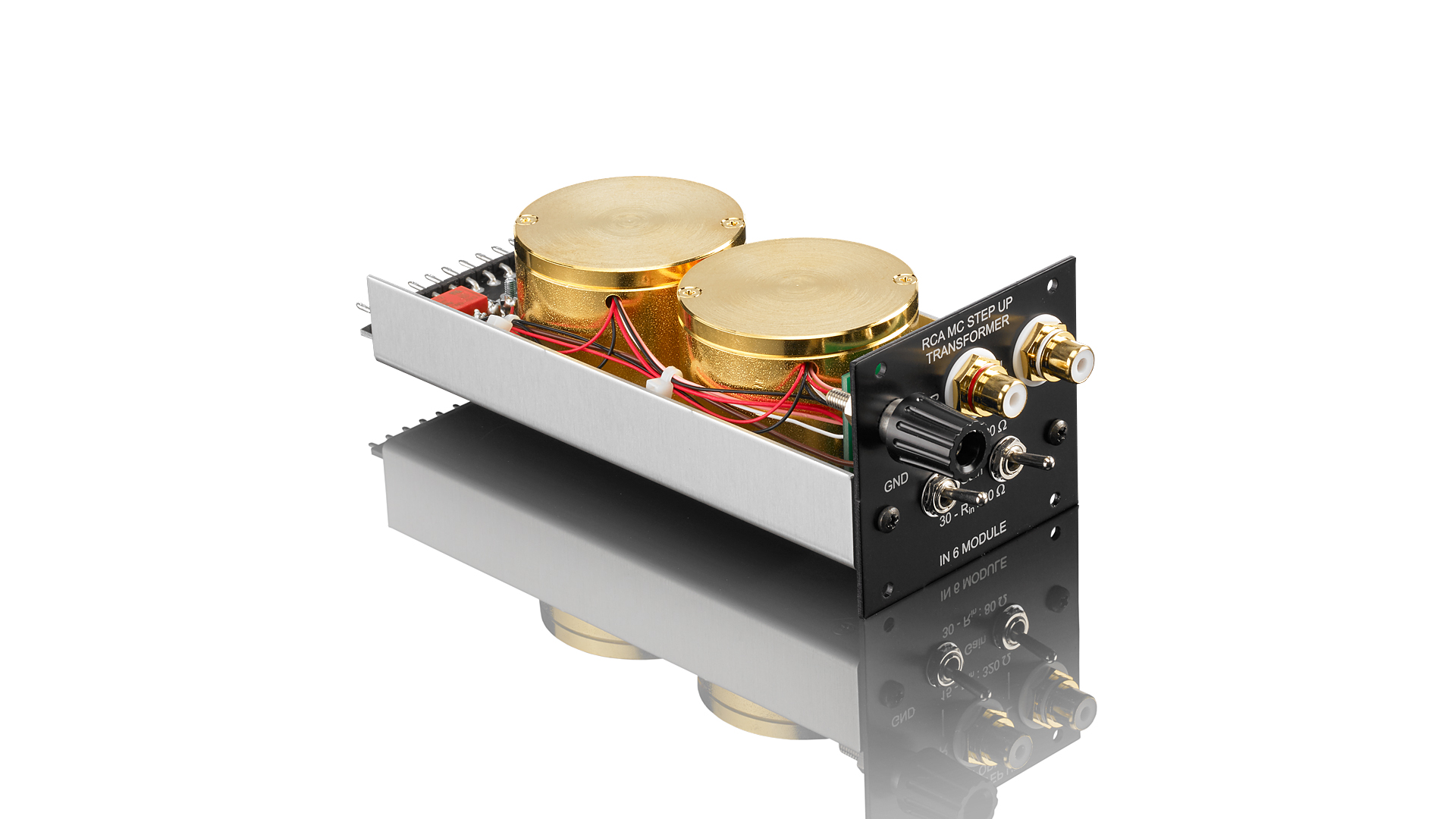

Phono Eingangsmodul IN 6: Cinch MC Übertrager Eingangsmodul

IN 6 ist ein Step Up Übertrager für niederohmige MC Systeme.
Der Übertragungsfaktor lässt sich zwischen 15 und 30 umschalten.
Stellung Gain 30 ist ideal für klassische Low Output MC Systeme mit einem Pegel um 300 µV, die Stellung Gain 15 ist optimal abgestimmt für alle modernen MC Systeme, die einen Pegel zwischen 0.5 und 1 mV liefern.

Technische Daten

Eingangsempfindlichkeit Gain 15 / 30 0,2 - 2 mV / 0,2 - 1 mV
Eingangsimpedanz Gain 15 / 30 < 320 Ohm / < 80 Ohm | 30 Hz - 40 kHz
Verstärkungsfaktor (Gain) 15 / 30
Tonabnehmer Innenwiderstand Gain 15 / 30 5 - 25 Ohm / 0,5 - 5 Ohm

Phono Eingangsmodul IN 7: XLR MC Übertrager Eingangsmodul

IN 7 ist ein Step Up Übertrager mit symmetrischen Eingängen mit einem Übertragungsfaktor von 1 : 20.
Eine symmetrische Ankopplung des Tonabnehmers bringt Vorteile in Bezug auf den Signal – Geräuschabstand wenn das Signalkabel zum Phono Eingang relativ lang ist und wenn höchste Ansprüche an die tonale Reinheit gestellt werden.

Technische Daten

Eingangsempfindlichkeit 0,2 - 2 mV
Eingangsimpedanz < 200 Ohm | 30 Hz - 40 kHz
Verstärkungsfaktor (Gain) 20
Tonabnehmer Innenwiderstand 1 - 25 Ohm

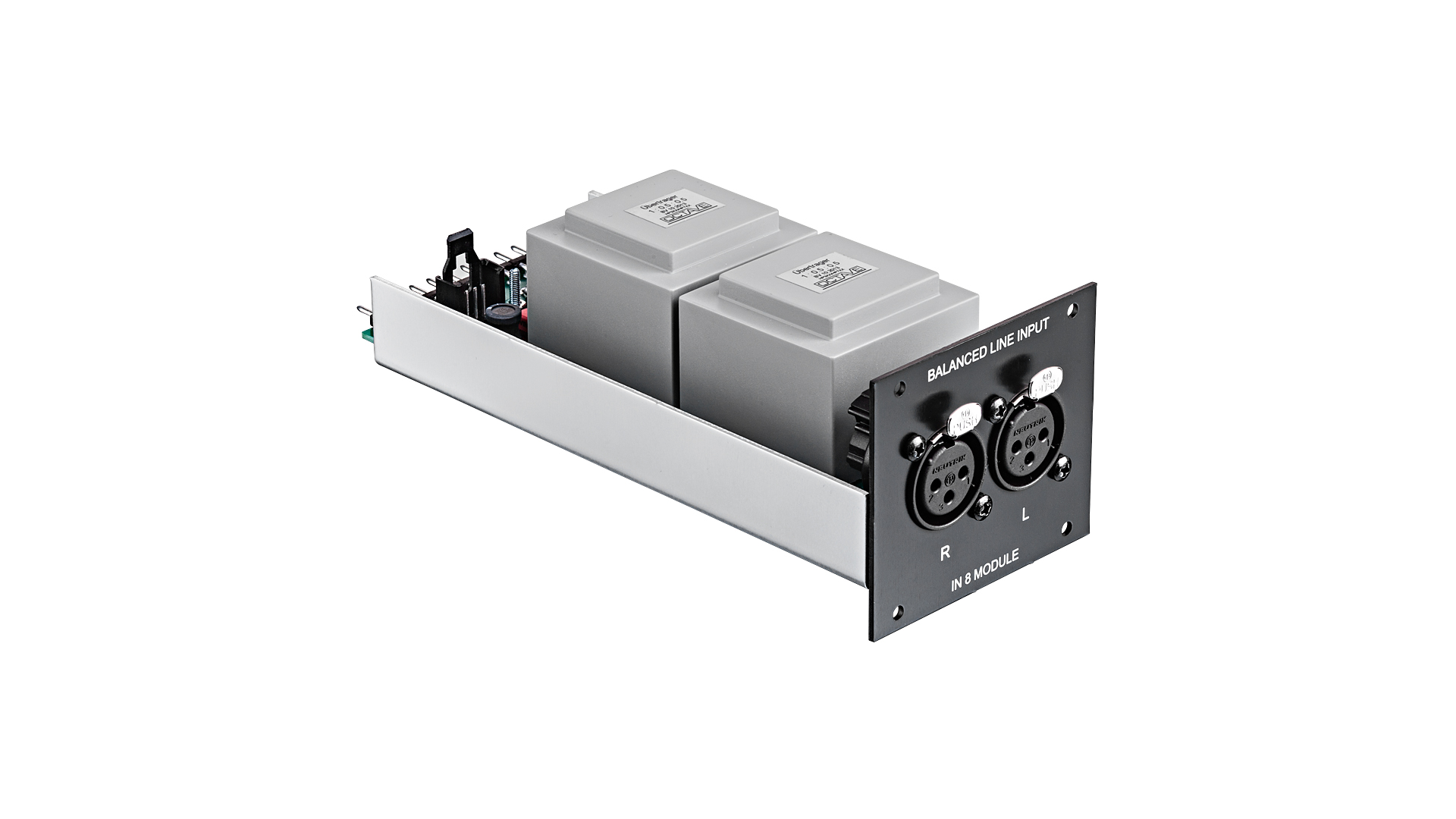

Hochpegel Eingangsmodul IN 8: XLR Line Übertrager Eingangsmodul

IN 8 ist ein Line-Eingangsmodul für XLR, mit symmetrischem Eingangsübertrager.
Die Masseverbindung des XLR Eingangs und der Vorstufe kann mittels eines Schalters auf der Platine des Moduls aufgetrennt werden.
Aufgrund der Übertragerkopplung ist dieses Modul ideales Bindeglied zwischen modernen DAC's, Musicservern, CD-Playern usw.

Technische Daten

Eingangsempfindlichkeit 100 mV - 6 V
Eingangsimpedanz 10 kOhm
Verstärkungsfaktor (Gain) 0 dB / Übertrager 1 : 1
Fremdspannungsabstand -115 dB
Frequenzbereich 30 Hz - 80 kHz / -1 dB

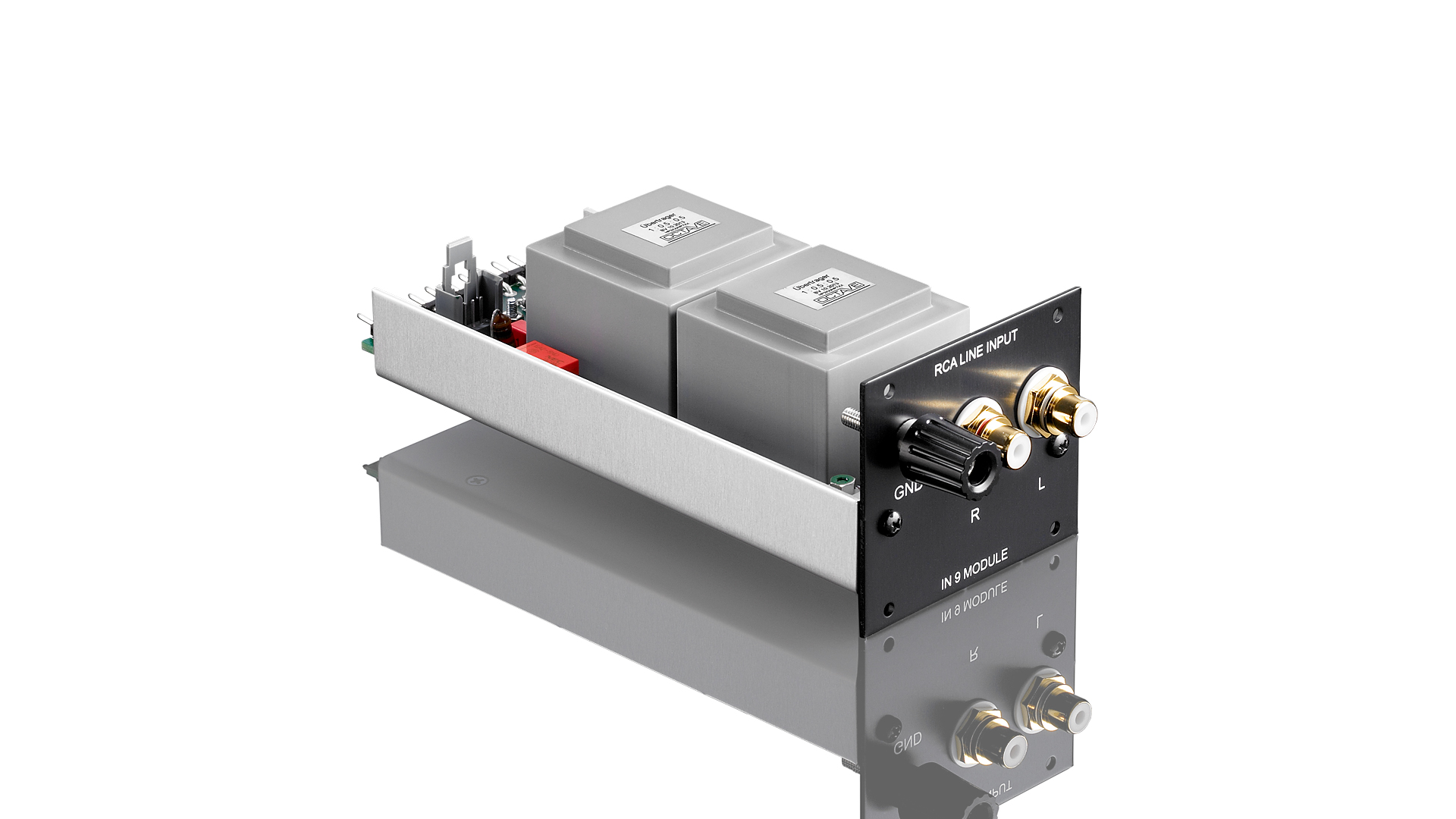

Hochpegel Eingangsmodul IN 9: Cinch Line Übertrager Eingangsmodul



IN 9 ist ein Line-Eingangsmodul für Cinch, mit unsymmetrischem Eingangsübertrager.
Die Masseverbindung des Cinch Eingangs und der Vorstufe kann mittels eines Schalters auf der Platine des Moduls aufgetrennt werden.
Aufgrund der Übertragerkopplung ist dieses Modul ideales Bindeglied zwischen modernen DAC's, Musicservern, CD-Playern usw.

Technische Daten

Eingangsempfindlichkeit 100 mV - 6 V
Eingangsimpedanz 10 kOhm
Verstärkungsfaktor (Gain) 0 dB / Übertrager 1 : 1
Fremdspannungsabstand -115 dB
Frequenzbereich 30 Hz - 80 kHz / -1 dB
